来一个实用的...
不论市场上头灯有多少,也不论价格有多高,找一款适合自己的头灯还真不是很容易,还是DIY吧~
这个不是概念版,也没有什么科技含量,需要的只是动手能力...

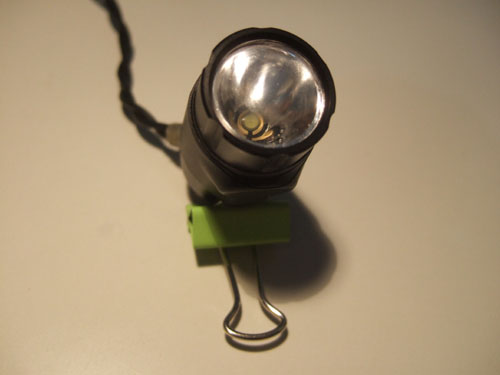

就是下面这个东东,不算电池,连电池仓在内一共26克.
.jpg)

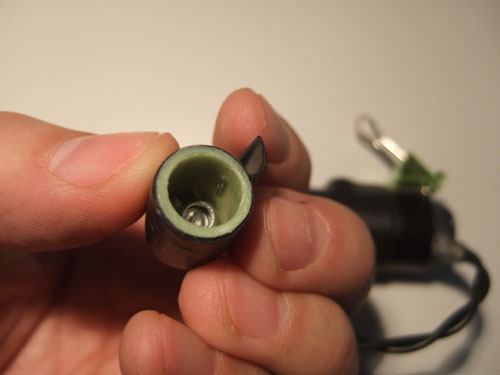

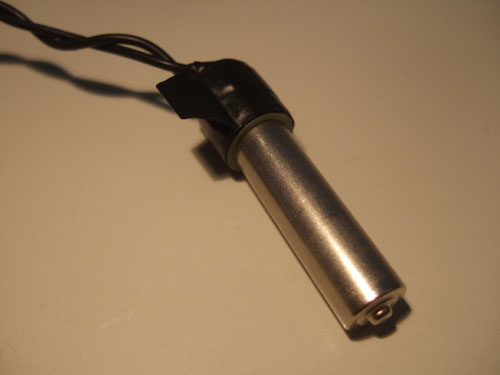

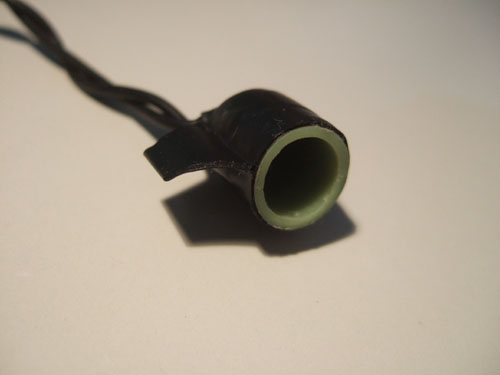

装入电池后的电池仓、电池仓和完全组合图
.jpg)
.jpg)
.jpg)

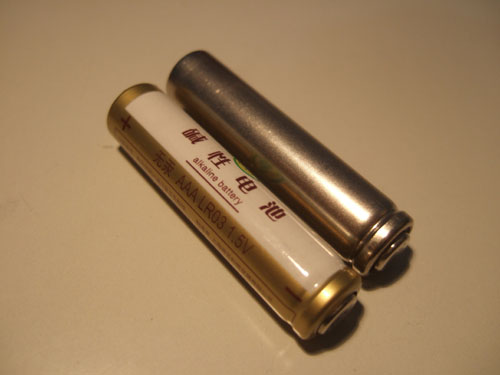

电池要剥了皮用，为什么这样做看看后面的图就会明白。。。
.jpg)
.jpg)

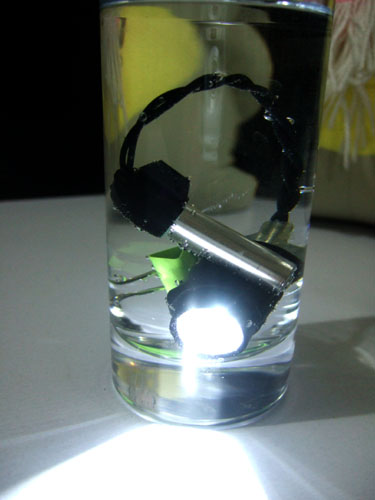

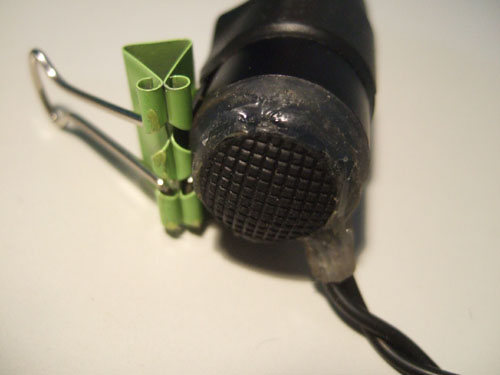

灯头和开关部位一定要密封好，否则就不容易做到完全防水。
内部电路接点和导线连接部位要全部用焊锡焊牢，密封以后就不容易打开了。
.jpg)
.jpg)
大家想想把电池仓固定在帽子上是如何实现的？有一个小机构必不可少！

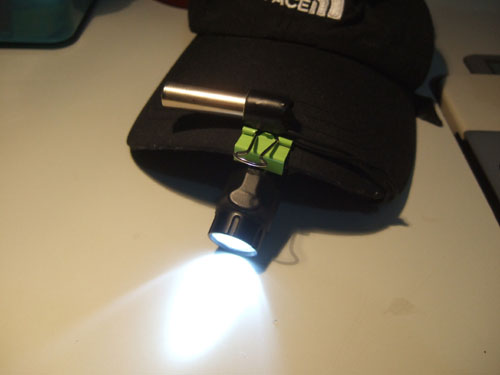

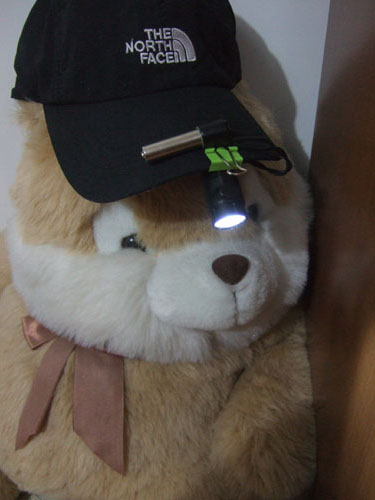

再看看最后的效果～
.jpg)
.jpg)
1W的效果真是没得说,一节7#碱性电池可以连续使用超过两个小时...
戴在头上那叫爽,下次出门肯定不用洋鬼子的了...哈哈~

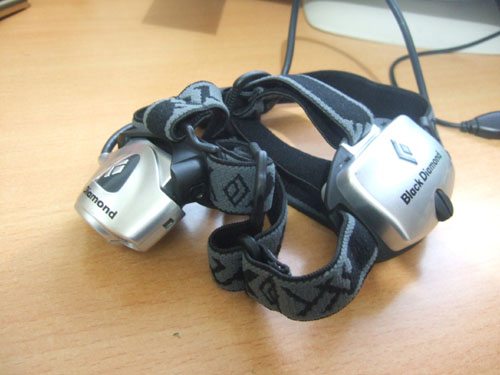

和下面这款BD头灯的对比：
俺的BD带电池163克,亮度有两档不同亮度,防水4级;
DIY的带电池37克,亮度介于BD两档效果之间,防水8级.
本DIY制作可以用任何带升压模块的单节电池手电筒改造,功率大小可自己选择(涉及成本)...可能有人注意到了,这个设计不是最UL的,牺牲了开关也是可以的,因为电池仓本身也有开关功能,下一个制作肯定低于20克~
